1、什么是韋根信號？

   韋根信號是兩根數據線傳輸二進制數據，在空閑時端，兩線的對0V的電源都為TTL電平的水平，也就是5V，一般通過5K電阻上拉，當有數據傳輸時，兩根線交替地發送400uS低脈沖，當Data0線發脈沖時，數據是0；當Data1發脈沖時，發送的數據是1，不能兩根線同時發脈沖。脈沖的間隔時間是1mS。

   韋根的數據格式一般是由三部分組成：校驗位、出廠碼和數據位。不同的韋根格式有不同的組成。如26Bit格式，其第一位和第二十六位是校驗位，2-9位是廠家碼，10-25位是卡號位。

2、什么是韋根協議？

   Wiegand協議是國際上統一的標準，是由摩托羅拉公司制定的一種通訊協議，適用于門禁控制系統的讀卡器和卡片的許多特性。

   Wiegand協議很多格式，最常用的格式是26bit，即韋根26，此外還有34bit、32bit、36bit、37bit、42bit、44bit等格式。標準26-bit 格式是一個開放式的格式，他是廣泛使用的工業標準，幾乎所有的門禁控制系統都接受標準的26-Bit格式。

   Wiegand協議并沒有定義通訊的波特率、也沒有定義數據長度，韋根格式主要定義數據傳輸方式：Data0和Data1兩根數據線分別傳輸二進制數據0和二進制數據1。

3、韋根接口定義：

Wiegand接口由三條導線組成：

    DATA0——簡稱D0，韋根信號0，通常使用線的顏色為：綠色/蘭色。

    DATA1——簡稱D1，韋根信號1，通常使用線的顏色：白色。

    GND——韋根信號地，通常為黑色。

D0，D1在沒有數據輸出時都保持+5V高電平；若輸出為0，則D0拉低一段時間（負脈沖）；若輸出為1，則D1拉低一段時間（負脈沖）。

D0，D1不能兩根線同時發脈沖，脈沖的間隔時間是1ms。

4、韋根信號線建議使用線纜：

韋根信號線除了必須使用的三條導線：D0、D1、GND外，通常還需考慮韋根設備供電：Vcc（一般為紅色線）。

此外可能還需要傳輸 LED、蜂鳴器等信號。

所以韋根信號線至少需要使用4芯電纜，最多需使用6芯電纜，一般情況下建議使用5芯電纜就可以了。

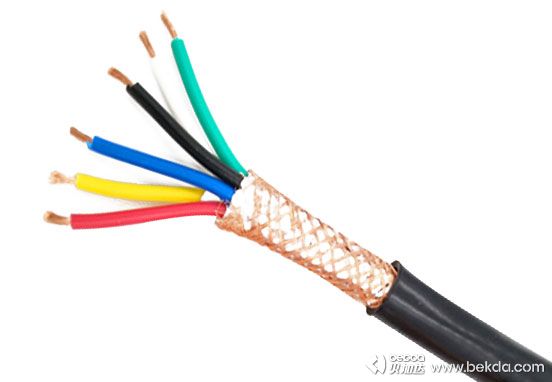

建議使用線纜型號：

最低4芯：RVVP4*0.5成束全屏蔽電纜（平行非雙絞）

擴展4+1芯：RVVP5*0.5成束全屏蔽電纜（平行非雙絞）

擴展4+2芯：RVVP6*0.5成束全屏蔽電纜（平行非雙絞）



5、韋根信號線傳輸距離有多遠？

為保障韋根傳輸距離，建議使用標準線纜，韋根信號線傳輸距離一般在150 米左右，考慮到設備、線纜、現場環境等因素，建議敷設線纜長度控制在80米以下。
